De belangrijkste technische parameters van de endoscoopcamera zijn resolutie, brandpuntsafstand, scherptediepte en gezichtsveld. De resolutie bepaalt de helderheid van het waargenomen object. Brandpuntsafstand en scherptediepte bepalen de afstand tot waarneembare objecten. Het gezichtsveld bepaalt de breedte van het waarneembare object.
Het gezichtsveld verwijst naar het maximale bereik dat de endoscoop tegelijkertijd kan bereiken, dat wil zeggen de kegelhoekwaarde met het hoekpunt aan het uiteinde van de endoscooplens, in graden, en het objectbeeld van het gemeten doel kan passeren door de twee randen van het maximale bereik van de lens. De gevormde hoek wordt de kijkhoek genoemd. Hoe groter het gezichtsveld, hoe groter het gezichtsveld.
EZON verkoopt momenteel endoscopen met vier gezichtshoeken: 80 graden, 88 graden, 100 graden en 140 graden
Gewoonlijk is het standaard gezichtsveld 80 graden en de scherptediepte van waarneembare objecten is 30-80cm, waardoor macro-observatie niet mogelijk is.
Het gezichtsveld van 88 graden kan objecten observeren met een scherptedieptebereik van 5-30 cm, waardoor macro-observatie mogelijk is.
Zowel 120 graden als 140 graden behoren tot grote hoeken, en de scherptediepte van waarneembare objecten varieert van 7 tot 110 cm. De diepte en breedte van objecten die waarneembaar zijn door groothoeklenzen zijn groter.

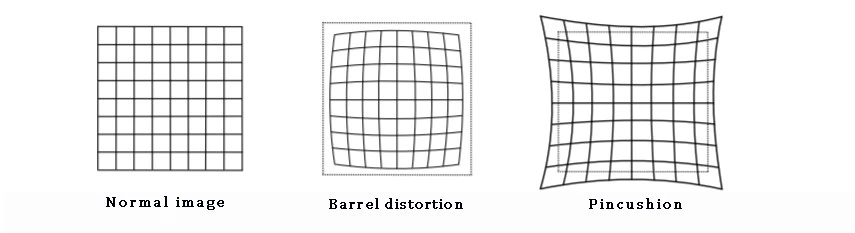

Naarmate het gezichtsveld groter wordt, neemt ook de vervorming van de endoscoop toe. De meest voorkomende hiervan zijn astigmatisme, afwijking, verkeerde uitlijning en buigvervorming. Deze vervormingen zullen de nauwkeurigheid van de endoscoop verminderen en de kwaliteitscontrole in de industriële productie beïnvloeden.
Dus waarom neemt de vervorming van de endoscoop toe met de toename van het gezichtsveld? Dit komt omdat het gezichtsveld van de endoscoop wordt bereikt door het licht van de glasplaat boven de kijkbuis naar het optische padsysteem te reflecteren. Deze manier van reflecteren en breken van licht veroorzaakt echter astigmatisme en aberraties die variëren afhankelijk van het gezichtsveld.
Als we een endoscoop kopen, geldt: hoe groter de hoek, hoe beter. Als het gezichtsveld te klein is, is het observatiebereik beperkt, maar is de relatieve helderheid hoog. Integendeel, het gezichtsveld is te groot en het observatiebereik zal groter zijn, maar het is gemakkelijk om ernstige vervorming te veroorzaken. nauwkeurigheid van oordeel. Bij de aanschaf van een gezichtsveld van een endoscoop is het noodzakelijk om het juiste product uitgebreid te selecteren op basis van het toepassingsscenario, de diameter van het observatiegebied en de kwaliteitseisen van het waargenomen beeld.
